4.11 繪製逃孔 (EXCAVATE_HOLE)，繪製固定逃孔 (EXCAVATE_FIXHOLE)，繪製凹槽逃孔 (EXCAVATE_GROOVE)

---

EXCAVATE_HOLE: 繪製模仁凹槽的逃孔。

EXCAVATE_HOLE 指令:
輸入加工凹槽的銑刀直徑 <16.0000>: 輸入銑切凹槽的銑刀直徑
選取第一條直線 (按 Ctrl 鍵修剪直線):
選擇另一個相鄰直線:
鑽孔直徑: 14.00 計算需要的鑽孔直徑

EXCAVATE_FIXHOLE: 繪製模仁凹槽的固定逃孔。

EXCAVATE_FIXHOLE 指令:

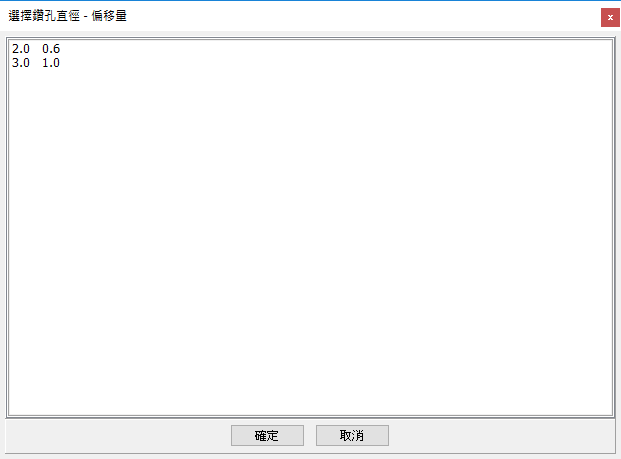

選擇鑽孔直徑

鑽孔直徑: 2.00 顯示鑽孔直徑
選取第一條直線 (按 Ctrl 鍵修剪直線):
選擇另一個相鄰直線:

固定逃孔定義檔: EXCAVATE_HOLE.DAT

EXCAVATE_GROOVE: 繪製凹槽逃孔。

EXCAVATE_GROOVE 指令:

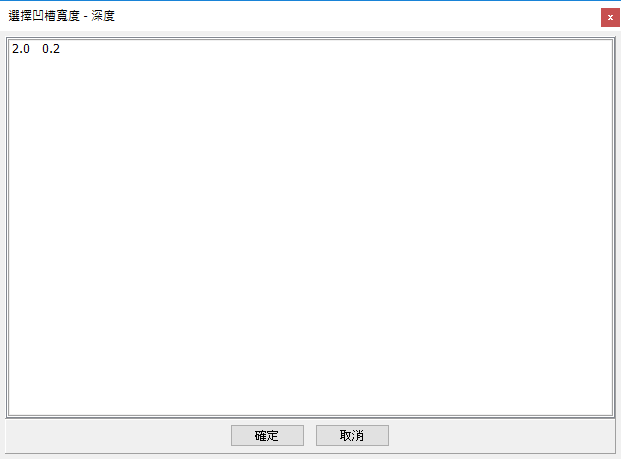

選擇凹槽寬度及深度

凹槽寬度: 2.00 深度: 0.20 顯示凹槽寬度及深度
選取凹槽直線:
選擇另一個相鄰直線:

凹槽逃孔定義檔: EXCAVATE_GROOVE.DAT
